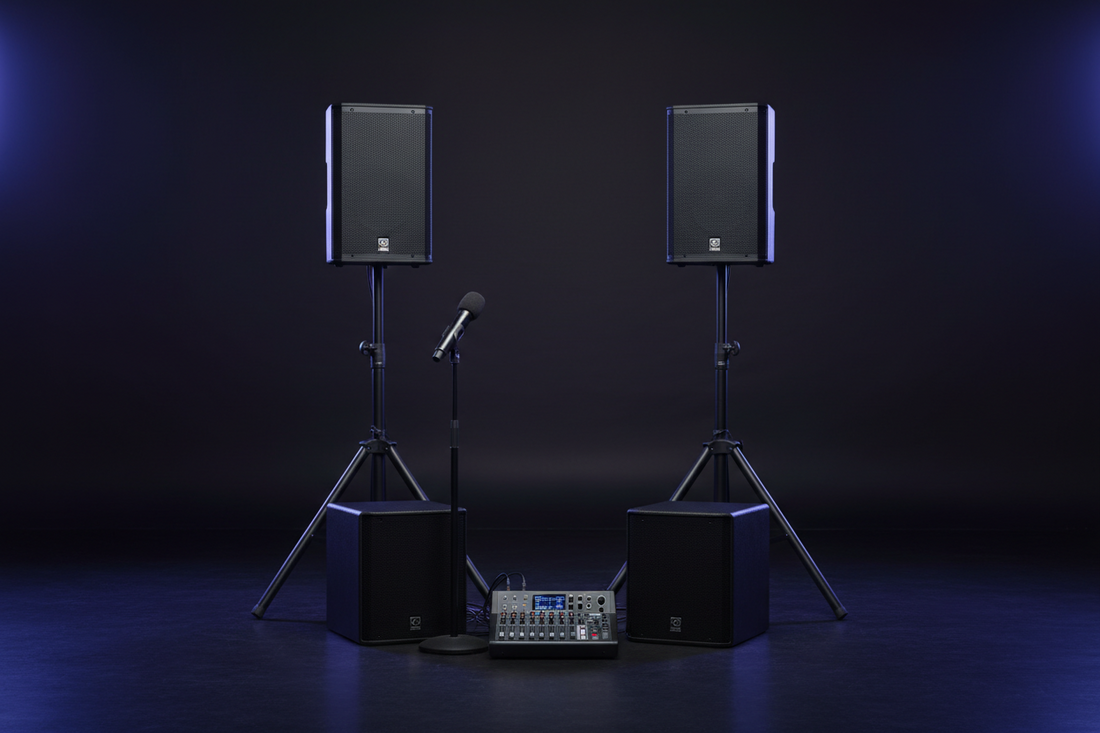

Uppkoppling av komplett aktivt PA

I den här guiden hjälper jag dig att förstå uppkopplingen av ett aktivt PA system. Visst, det finns videor som visar detta. Men ibland kan det vara skönare att titta på en skriven guide eller instruktion än en video där man får pausa och hoppa fram och tillbaka. Guiden kanske är mest användbar för dig som aldrig hållit på med ljud-kopplingar tidigare.

Vad ingår i ett aktivt PA-system?

Ett typiskt aktivt PA-system med basar och toppar består av följande delar:

• Mixer – hjärtat i systemet där alla källor kopplas in och balanseras
• Aktiva toppar – högtalare med inbyggd förstärkare som hanterar mellanregister och diskant
• Aktiv bas (subwoofer) – hanterar de låga frekvenserna och ger systemet kropp och punch
• XLR-kablar – balanserade kablar som för signalen från mixer till högtalare
• Mikrofoner och instrument – det som ska förstärkas

Signalflödet – så hänger det ihop

Innan vi kopplar upp är det bra att förstå hur signalen rör sig genom systemet:

Mikrofon/instrument → Mixer → Bas → Topp x2

Många aktiva basar har ett inbyggt crossover-filter och en genomgång (link-utgång) till topparna. Det innebär att signalen går från mixern till basen, som sedan skickar vidare de höga frekvenserna till topparna. Smidigt och enkelt!

I de fall du enbart använder toppar, så kopplas mixern direkt till toppen.

Mikrofon/instrument → Mixer → Topp x2

Har du fler basar, så seriekoppla dessa via linkanslutningen.

Mikrofon/instrument → Mixer → Bas → Bas → Topp x2

Det finns också system där du använder en bas och två toppar på stativ. Där kopplas båda topparna via samma bas.

Steg-för-steg uppkoppling

Viktigt: Sätt alltid på förstärkare och aktiva högtalare sist när du kopplar upp, och stäng av dem först när du packar ihop. Det skyddar högtalarna från störningar och smällar.

1. Stäng av allt – se till att mixer och högtalare är avstängda innan du börjar
2. Koppla mikrofoner och instrument till mixern – mikrofoner i XLR-ingångarna, instrument via DI-box eller jack. För större system där du vill ha mixern en bit ifrån scenen, så används en multikabel, antingen via en tjock kabel eller nätverk. Då kopplas den mellan mikrofonerna och mixern. En vanlig längd av multikabel är 25 och 30m.
3. Koppla mixer till basen – använd en XLR-kabel från mixerns huvudutgång (Main Out) till basens ingång
4. Koppla basen till topparna – använd XLR-kablar från basens link-utgång till topparna. Har du två toppar kopplar du dem i serie om basen har två utgångar, annars använder du en Y-splitter
5. Kontrollera volymnivåerna – se till att alla kanalfaders och mastervolym på mixern är nere innan du sätter på systemet
6. Sätt på mixern först – sedan basen, och sist topparna
7. Justera gain och volym – börja med låg volym och öka försiktigt tills du når önskad nivå

Felsökning och vanliga misstag

• Fel gain-struktur – för hög gain på kanalerna och för låg mastervolym (eller tvärtom) ger dåligt ljud och risk för distorsion. Sikta på att gain-lampan precis nuddar gult vid normalt spel
• Ljudet låter ihåligt eller tunt – börja med att kontrollera att högtalarna är rätt placerade i förhållande till varandra. Frekvenser kan ta ut varandra om basar och toppar inte står i linje. Fasfel kan också uppstå vid upptagningen – en mikrofon som är felvänd ger ett ihåligt ljud redan i mixern. Vanligt vid dubbelmickning, t.ex. över och under en trumma eller två mikrofoner på en gitarrförstärkare – då kan mikrofonerna ta ut varandra och en av dem behöver fasvändas. De flesta mixers har en fasknapp (Ø) per kanal för just detta. Fasknappen på själva högtalaren används som sista justering om problemet sitter i systemet snarare än vid källan.
• Fel kabeltyp – använd alltid balanserade XLR-kablar mellan mixer och högtalare, inte okänsliga instrumentkablar, obalanserade kablar ger ofta brum och sämre signal.
• Högtalarna sätts på för tidigt – ger ofta ett högt brum eller smäll som kan skada högtalarna.

Fastnat? Hör av dig!

Uppkoppling av ljud kan kännas krångligt första gången, men det sitter snabbt när man gjort det några gånger. Har du frågor eller kört fast är du välkommen att höra av dig – jag finns här när du behöver. henrik@dlmproduktion.se - 070 541 70 49 (även sms)
